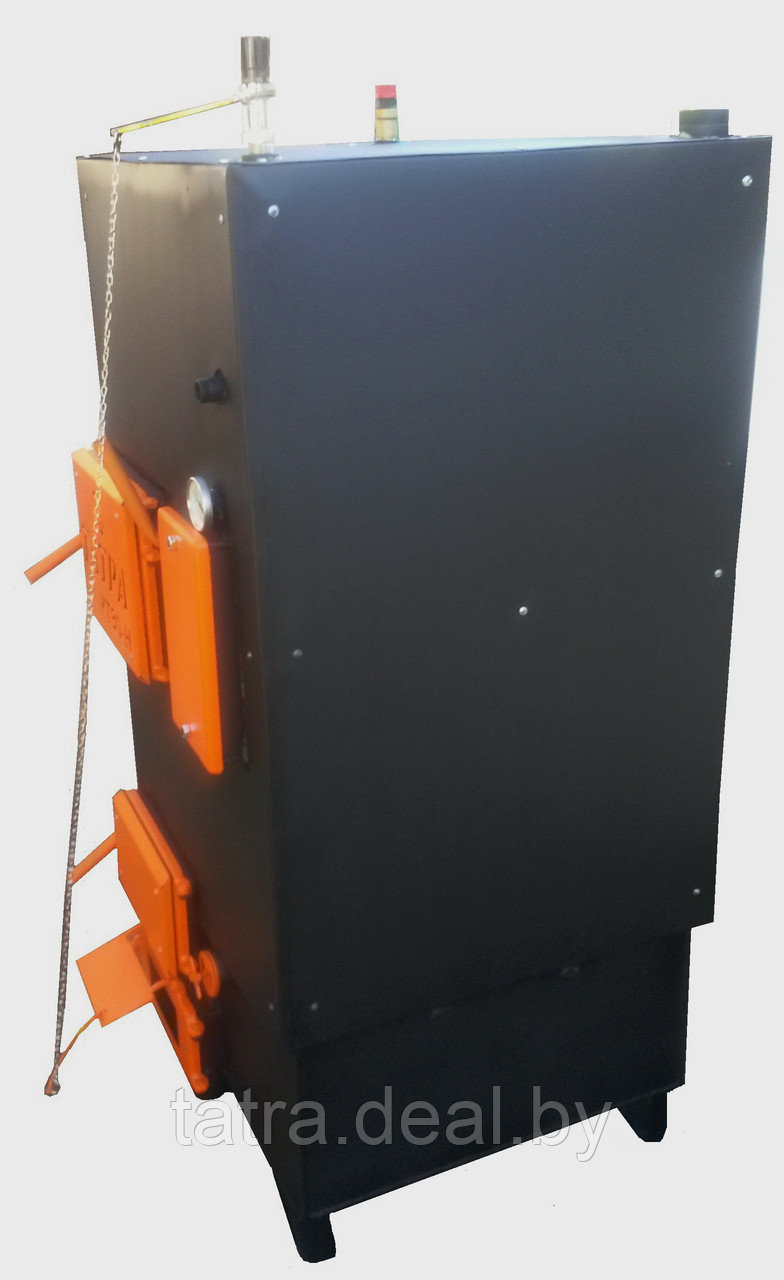

Твердотопливный котел длительного горения шахтного типа с частичной газификацией топлива производства фирмы Tatra со встроенным бойлером косвенного нагрева объемом 70 литров.
Котел состоит из трех основных частей ― камера сгорания, теплообменника и встроенного бойлера. Камера сгорания или, вернее, топка в пиролизных котлах состоит из двух секций: камеры загрузки и камеры сгорания. В первой камере (загрузки) топливо сгорает медленно и пиролизутся, образовывая при этом газы, которые в камере сгорания (второй) под воздействием приточного воздуха разгораются, выделяя основное тепло для нагрева воды в контуре.По своей сути пиролизные котлы являются экономическими так как в нем сгорает все составляющие топлива. Помимо этого, процесс горения происходит в течении от 12 часов до 30 часов, в зависимости от способа подачи воздуха. Для сравнения для обычных твердотопливных котлов, работающих на древесном топливо, это время составляет порядка 3 часов. Недостатком этого типа котлов является их более высокая стоимость по сравнению с обычными, сложность конструкции и высокая требовательность к влажности дров. Но благодаря тому что в данной модели вториный воздух подается не через форсунку, как в стандартном газогенераторе, а при помощи газифицирующей трубки, мы немного снизили качество дожига пиролизных газов, но при этом нам удалось также значительно снизить качество сжигаемого топлива. Поэтому данный котел может работать на одной закладке топлива как хороший газогенератор 12 и более часов, а основной вид топлива которое он потребляет не технической сушки, а обычная древесина подвергнутая естественному старению под навесом в течении года и более.
Благодаря удачному сочетанию описанных выше принципов данная модель котла получила следующие преимущества:
1) длительность горения на одной закладке топлива 12-24 часа.
2) возможность сжигать топливо естественной сушки ― дрова подвергшиеся сушке и старению в течении одного года в хорошо проветриваемом помещении.
3) возможность работать на неколотых поленьях диаметром до 22 сантиметров. (при использовании неколотых дров существенно увеличивается длительность горения.)
4) высокий КПД.
5) мощный бойлер косвенного нагрева 5кВт.
6) при крайней необходимости допускается использовать топливо естественной влажности до 50%, но это приводит к повышенному образованию дегтя на внутренних стенках котла.Также если использовать сырые дрова, водонагреватель, за счет нижнего интенсивного горения подсушивает верхние влажные дрова и когда те опускаются в зону горения, то их влажность уже находится в допустимых для нормального сжигания параметрах, но при этом естественно не происходит газификация топлива, что уменьшает интервал между загрузками.
Эксплуатация котла. При растопке в верхней части котла открывается первичная заслонка дымовые газы проходят через загруженные дрова, через 5-10 мин. заслонку нужно закрыть, таким образом котел переводится из растопочного в рабочий режим. Дымовые газы начинают проходить через раскаленные угли, разлагаются на горючие составляющие, после попадают в зону дожига с газифицирующей трубкой, где добавляется немного свободного кислорода, они воспламеняются и догарают в теплообменнике. При этом в горении участвует только нижний ряд дров и по мере сгорания верхние дрова постепенно опускаются в зону горения, что значительно увеличивает время горения. Объем топки составляет 130л. Максимальная длина загружаемых дров 55 см. Работает на всех видах твердого топлива. Габаритные размеры без учета выступающих частей (дымоход, обратка, подача) длина*ширина*высота ― 800х800х1400. Номинальная мощность 30 кВт. Максимальная 35кВт. Котел обладает высоким КПД, так как имеет повышенную площадь контакта теплоносителя с огнем (вода циркулирует во всех стенках котла, колосниках, теплообменнике и перегородке).
Котел оснащен терморегулятором. Регулировка подачи воздуха в топку автоматическое, поэтому температура котла постоянная, по заданным параметрам, существенно увеличивает время горения и исключает возможность перегрева котла.
Так как котел является полностью охлаждаемым, то срок службы котла не менее 15 лет, при соблюдении правил эксплуатации.
Ознакомтесь пожалуйста с новейшей разработкой компании ТАТРА газогенераторный котел на естественной тяге ТАТРА ЕСО
